排煙管道設計要點總結

德州春意通風空調 2023-10-27    發表于山東德州

1、機械排煙系統應采用管道排煙，且不應采用土建風道

2、排煙管道的基本要求：

①、應為不燃材料且內璧光滑；

②、當排煙管道的內壁為合屬時，管道設計風速不應大于20m/s；

③、當排煙管道的內壁為非金屬時，管道設計風速不應大于15m/s。

④、排煙管道的厚度應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。

3、應保證排煙管道及其連接部件在煙氣溫度280℃條件下，能保持其結構完整性不少于30min。

4、豎向設置的排煙管道應設在獨立的管道井內，排煙管道的耐火極限不應低于0.50h。排煙管道的管道井應采用耐火極限不小于1.00h的隔墻，以及乙級防火門與相鄰區域分隔。對于建筑高度大于250m的建筑，管道井與相鄰區域之間防火隔墻的耐火極限不應低于2.00h，檢查門應為甲級防火門。

5、水平設置的排煙管道的設置要求：

①、有吊頂時，應設置在吊頂內，設置在走道部位的排煙管道，其管道的耐火極限不應低于1.00h，其他部位的管道耐火極限不應低于0.50h；當?shù)蹴攦?nèi)有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應與可燃物保持不小于150mm的距離。

②、無吊頂時，直接設置在室內的排煙管道的耐火極限不應低于1.00h?！咎乩?/span>1】穿越防火分區的排煙管道耐火極限不應低于1.00h?！咎乩?/span>2】設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。

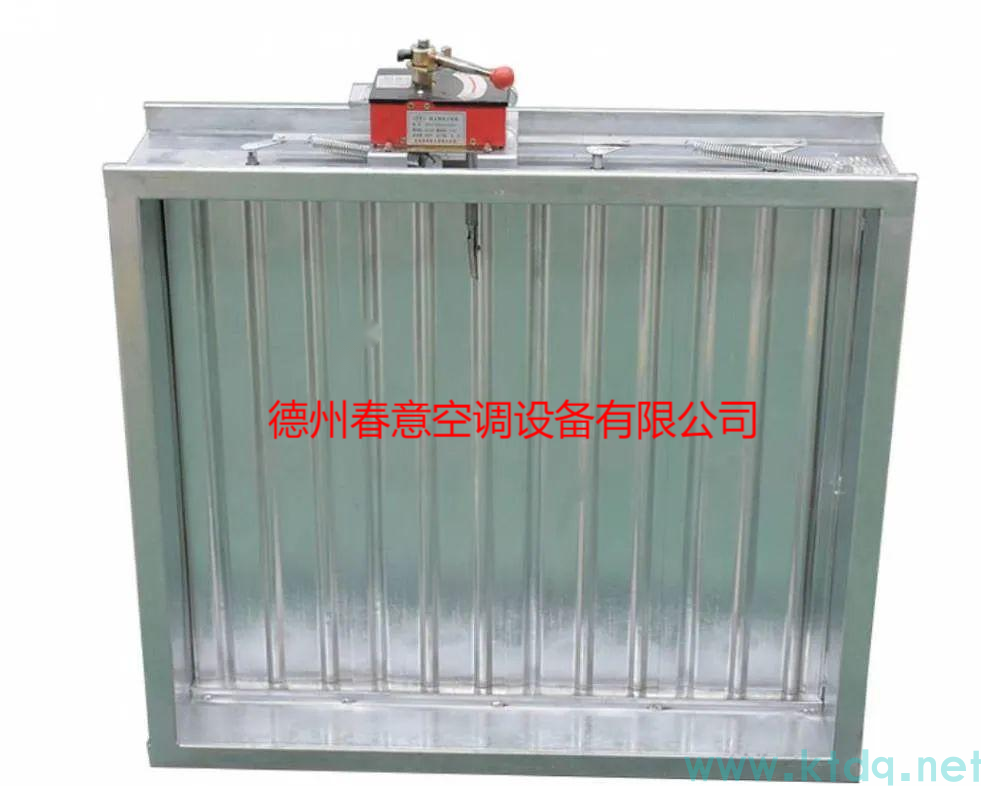

6、下列機械排煙系統排煙管道部位，應設置排煙防火閥：

①、垂直風管與每層水平風管交接處的水平管段上；

②、一個排煙系統負擔多個防煙分區的排煙支管上；

③、排煙風機入口處的主管道上；

④、穿越防火分區處的排煙管逆上。
